- Artikel-Nr.: 2147492801
- Hersteller Art. Nr.: 12457
- EAN: 4043619124572

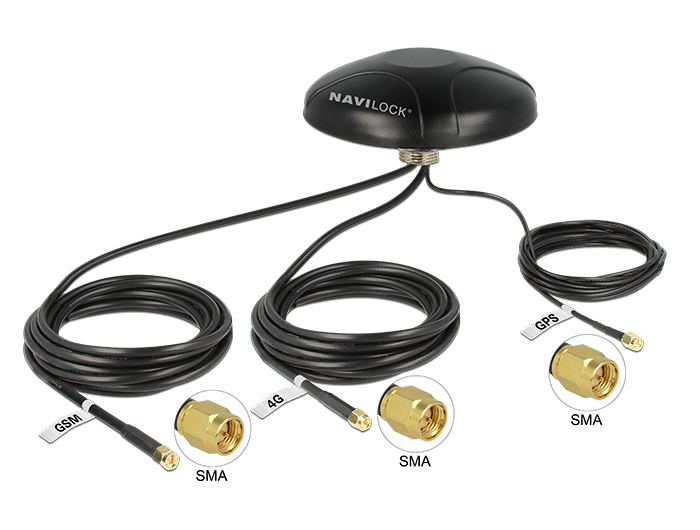

Diese Navilock Multiband Antenne besitzt drei physisch getrennte Sende- und Empfangseinheiten. Die GNSS Patchantenne empfängt die Signale des Global Navigation Satellite System GALILEO and GPS. Zwei PIFA Antennen, jeweils für LTE und GSM / UMTS, sind für das Senden und Empfangen in diesen Bereichen zuständig. Die Multiband Antenne eignet sich durch ihre Outdooreigenschaften hervorragend für den rauen Alltag in den Bereichen Transportwesen, Forst- und Landwirtschaft, Bauwesen sowie im maritimen Bereich. Sie ist wasserdicht, stoßgeschützt und im erweiterten Temperaturbereich einsetzbar.
Spezifikationen
- Anschlüsse: 3 x SMA Stecker
- GNSS: Frequenzbereich: GPS: L1, 1,57542 GHz GALILEO: E1, 1,57542 GHz Antennengewinn: 4 dBi VSWR: 2,5 Impedanz: 50 Ohm Polarisation: RHCP
- LNA GPS: Frequenzbereich: GPS: L1, 1,57542 GHz GALILEO: E1, 1,57542 GHz Gewinn: 28 dBi Betriebsspannung: 2,2 - 5,0 V Stromaufnahme: 5 - 15 mA VSWR: 2,0 Impedanz: 50 Ohm Kabelart: koaxial Kabeltyp: RG-174 Kabeldämpfung: 1,5 dB @ 1,5 GHz pro Meter Kabeldurchmesser: ca. 2,7 mm
- LTE: Frequenzbereich: 0,698 - 0,960 GHz 1,710 - 2,700 GHz LTE Band: 1-10/ 12-20/ 23/ 25-30/ 33-41 GSM / UMTS / LoRa 868 MHz, 915 MHz / ZigBee / Z-Wave / WLAN 2,4 GHz / Bluetooth Antennengewinn: 3 dBi Impedanz: 50 Ohm Polarisation: linear VSWR: 2,5 Kabelart: koaxial Kabeltyp: RG-58/U Kabeldämpfung: 0,6 dBi @ 1 GHz pro Meter Kabeldurchmesser: ca. 4,95 mm
- GSM UMTS: Frequenzbereich: 0,824 - 0,960 GHz 1,710 - 2,170 GHz GSM / UMTS / Z-Wave Antennengewinn: 3 dBi Impedanz: 50 Ohm Polarisation: linear VSWR: 2,5 Kabelart: koaxial Kabeltyp: RG-58/U Kabeldämpfung: 0,6 dBi @ 1 GHz pro Meter Kabeldurchmesser: ca. 4,95 mm
- Betriebstemperatur: -40°C ~ 85°C
- Gehäusematerial: ABS
- Schutzklasse: IP67
- Schraubmontage: Lochdurchmesser: 30 mm
- Farbe: schwarz
- Maße (ØxH): ca. 143,6 x 65 mm
- Kabelfarbe: schwarz
- Kabellänge: ca. 3 m
Systemvoraussetzungen
- Gerät mit mehreren freien SMA Anschlüssen
Packungsinhalt
- Multiband Antenne
- Befestigungsmutter
