Delock PCI Express Karte zu 2 x Seriell RS-422/485 mit 15 kV ESD Schutz

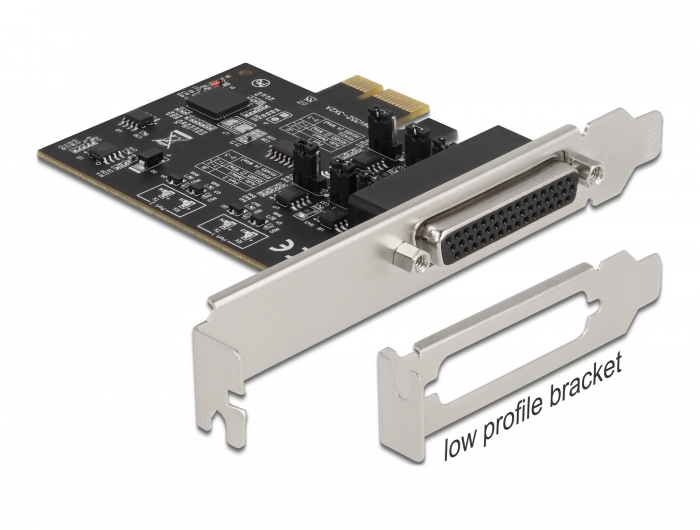

Die PCI Express Karte von Delock erweitert den PC um zwei externe Serielle RS-422/485 Ports. Es können Geräte, wie z. B. Scanner, Protokoll-Konverter, POS-Systeme, Infrarot -, IoT - Geräte etc. und unterschiedliche Modi verwendet werden. Die PCIe Karte unterstützt an beiden Anschlüssen den 2- und 4-Draht Betrieb sowohl für RS-422 als auch für RS-485 Geräte. Zudem lassen sich optional die integrierten Abschlusswiderstände aktivieren und damit unerwünschte Signalstörungen vermeiden. RS-422 oder RS-485 Einstellung Die Einstellungen erfolgen mit den Jumpern auf der PCIe Karte und bieten die Modi Auto Detect, RS-422 und RS-485 4-Draht vollduplex und den RS-485 2-Draht halbduplex Betrieb. Low Profile Formfaktor Mit Hilfe der im Lieferumfang enthaltenen Low Profile Blende kann die PCI Express Karte auch in einen Mini-PC eingebaut werden.

Spezifikationen

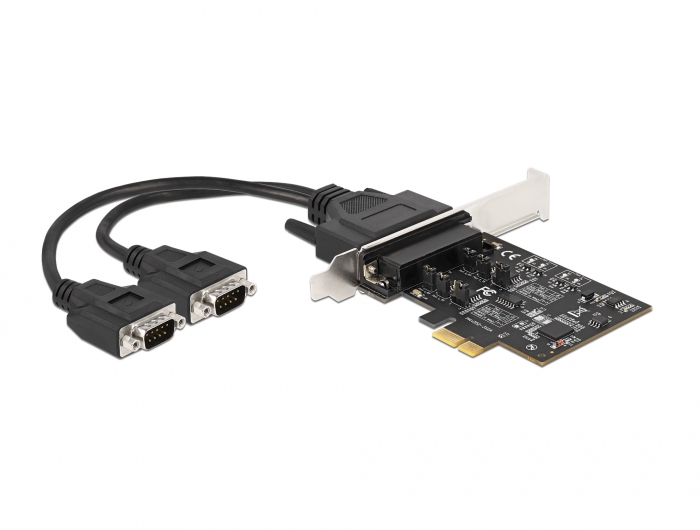

• Anschlüsse: extern: 1 x DB44 Buchse Anschlusskabel: DB44 Stecker > 2 x Seriell RS-422/485 DB9 Stecker intern: 1 x PCI Express x1, V2.0
• Chipsatz: MaxLinear XR17V352, SP3078E
• Datentransferrate bis zu 1 Mbps
• FIFO: 256 Byte
• Kompatibel mit 16C550 UART
• Datenbit: 5, 6, 7, 8
• Stopbit: 1, 1,5, 2
• Paritätsbit: gerade, ungerade, keine, markiert, leer
• Flusskontrolle: XON / XOFF, RTS / DTR, CTS / DSR
• RS-485 automatische halbduplex Datenflusskontrolle
• Schutz vor offenen, kurzgeschlossenen oder terminierten Eingängen
• Status LEDs: TX, RX
• ±15 kV ESD Absicherung auf allen Signal Pins (HBM)
• ±15 kV IEC 61000-4-2 Air Gap Discharge
• ±8 kV IEC 61000-4-2 Contact Discharge
• I/O Adressen und IRQ werden durch das BIOS zugewiesen
• Optionaler Abschlusswiderstand 120 Ohm

Systemvoraussetzungen

• Linux Kernel 2.6 oder höher
• Windows 8.1/8.1-64/10/10-64
• PC mit einem freien PCI Express Steckplatz

Packungsinhalt

• PCI Express Karte
• 1 serielles Anschlusskabel
• Low Profile Blende
• 4 x Jumper
• Treiber CD
• Bedienungsanleitung
